Wymiana łożysk generatorów i HSS
Specjalistyczna wymiana łożysk w generatorach i na wałach szybkoobrotowych turbin wiatrowych. Krytyczne prace na zespole napędowym realizowane zgodnie z procedurami OEM, zapewniające przywrócenie niezawodności i wydłużenie żywotności komponentów.
Przywracanie niezawodności zespołu napędowego przez precyzyjną wymianę łożysk
Łożyska generatorów i HSS (High Speed Shaft – wał szybkoobrotowy) należą do najbardziej krytycznych komponentów w zespole napędowym turbiny wiatrowej. Pracując przy wysokich prędkościach obrotowych i znacznych obciążeniach, łożyska te podlegają ciągłemu zużyciu i ostatecznie ulegają awarii, jeśli nie zostaną odpowiednio wcześnie wymienione.
Wczesne wykrycie przez systemy monitoringu stanu (CMS) i terminowa wymiana zapobiegają katastrofalnym awariom, które mogłyby skutkować rozległymi uszkodzeniami przekładni lub generatora. Nasze specjalistyczne zespoły wykonują wymiany łożysk na górze wieży, minimalizując przestoje i unikając kosztownych wymian głównych komponentów.
Specjalistyczne wymiany łożysk generatorów i przekładni

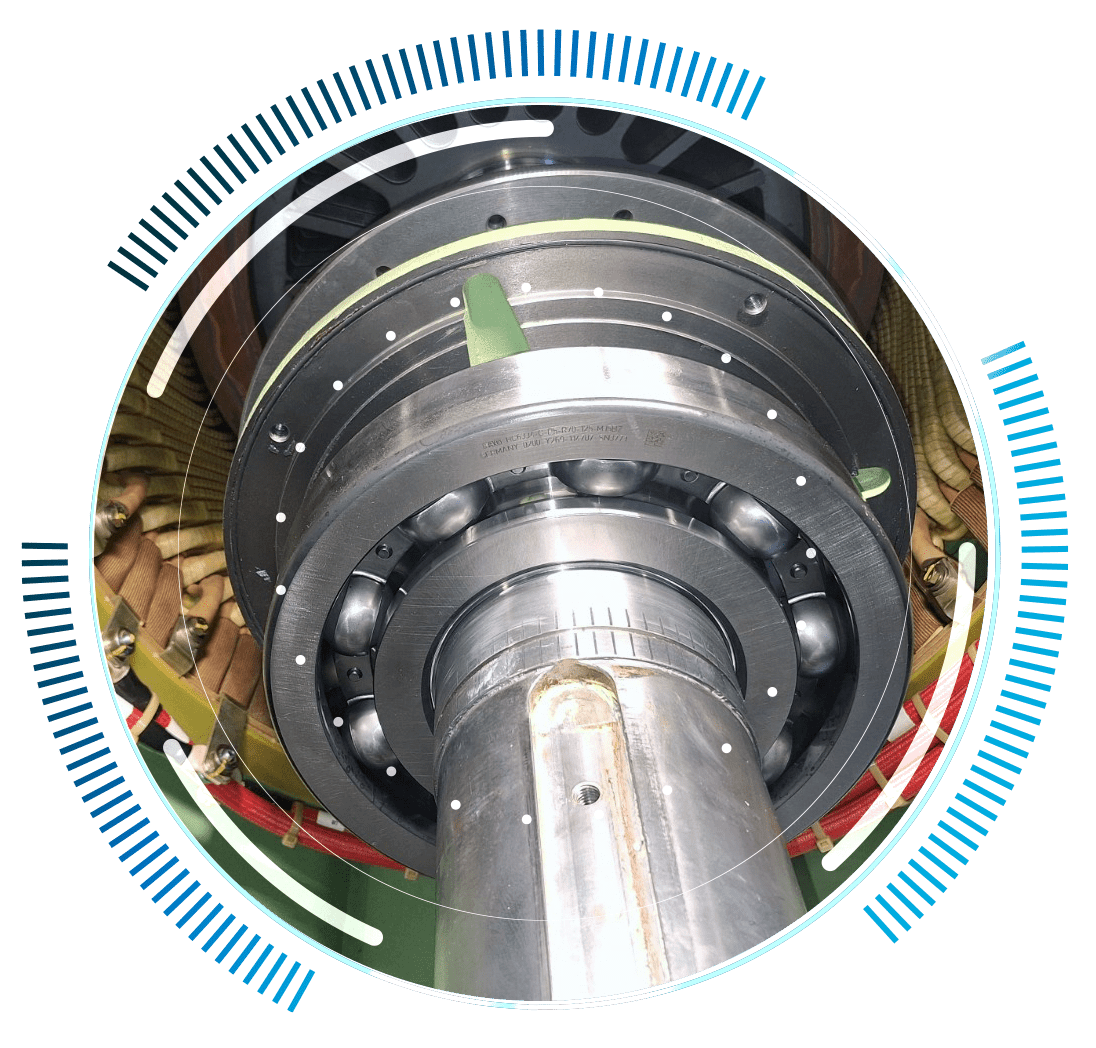

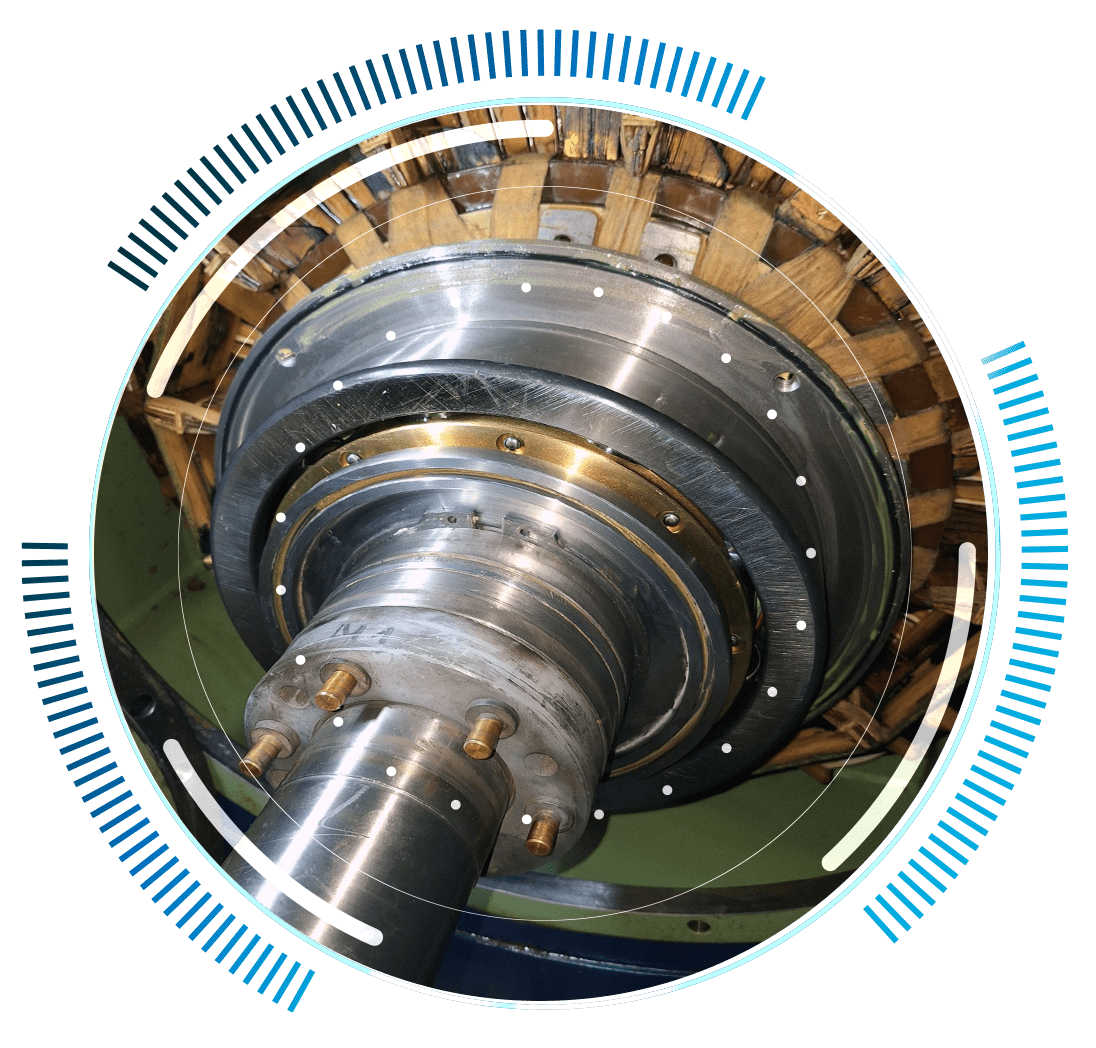

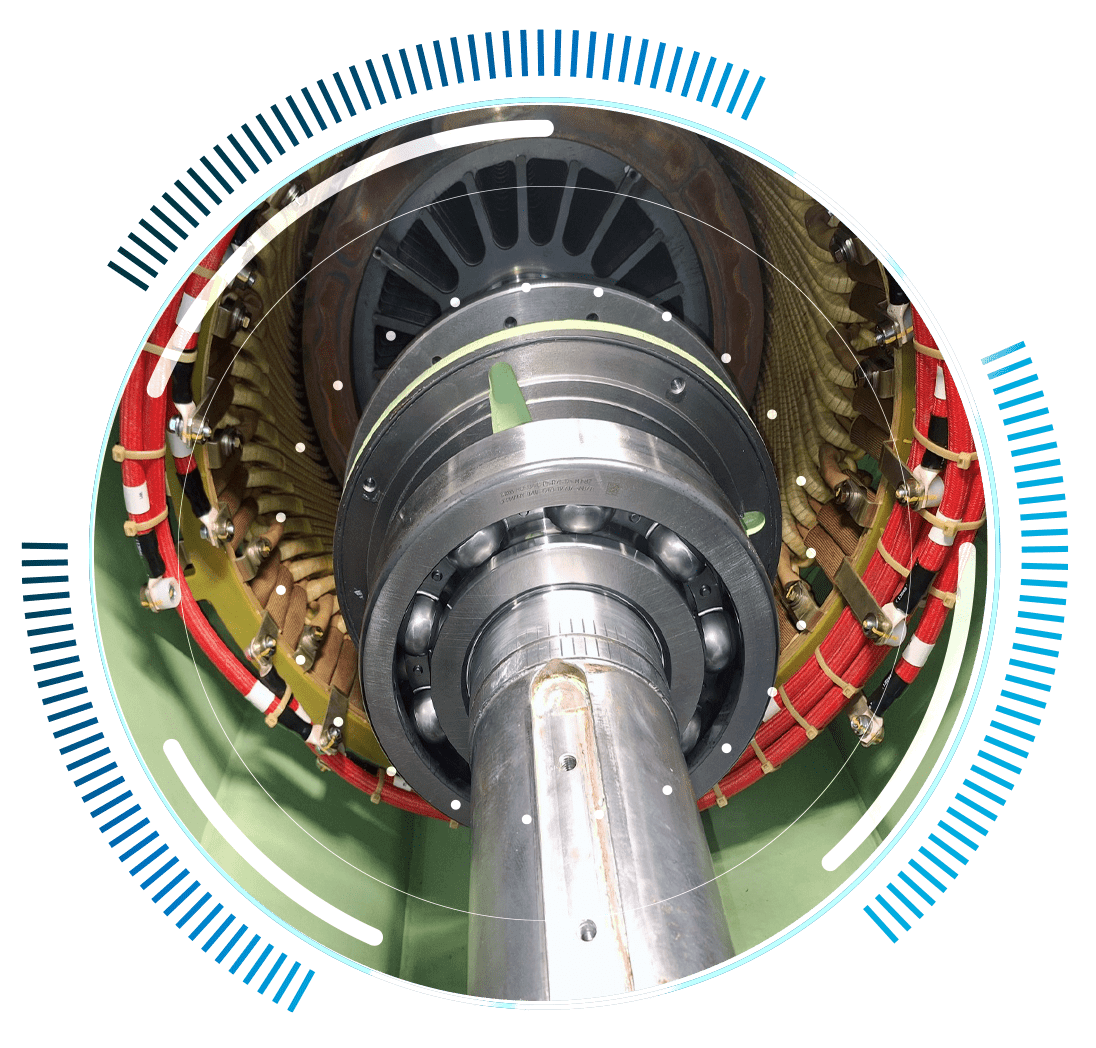

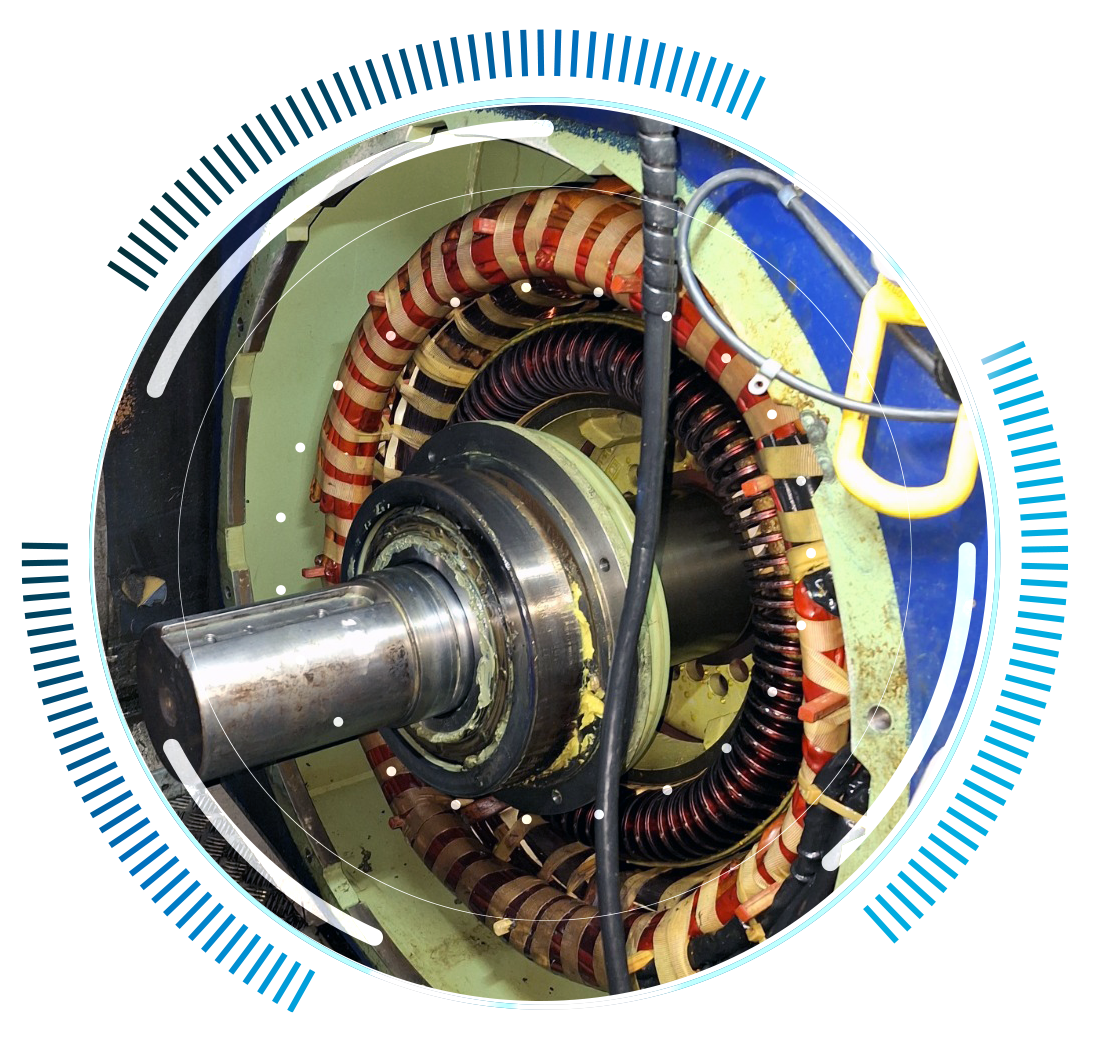

Wymiana łożysk generatora
Łożyska generatora podpierają wał wirnika i są krytyczne dla płynnej, wydajnej produkcji energii. Zarówno łożyska strony napędowej (DE), jak i przeciwnapędowej (NDE) wymagają okresowej wymiany.
Typy łożysk:
• Łożyska kulkowe zwykłe

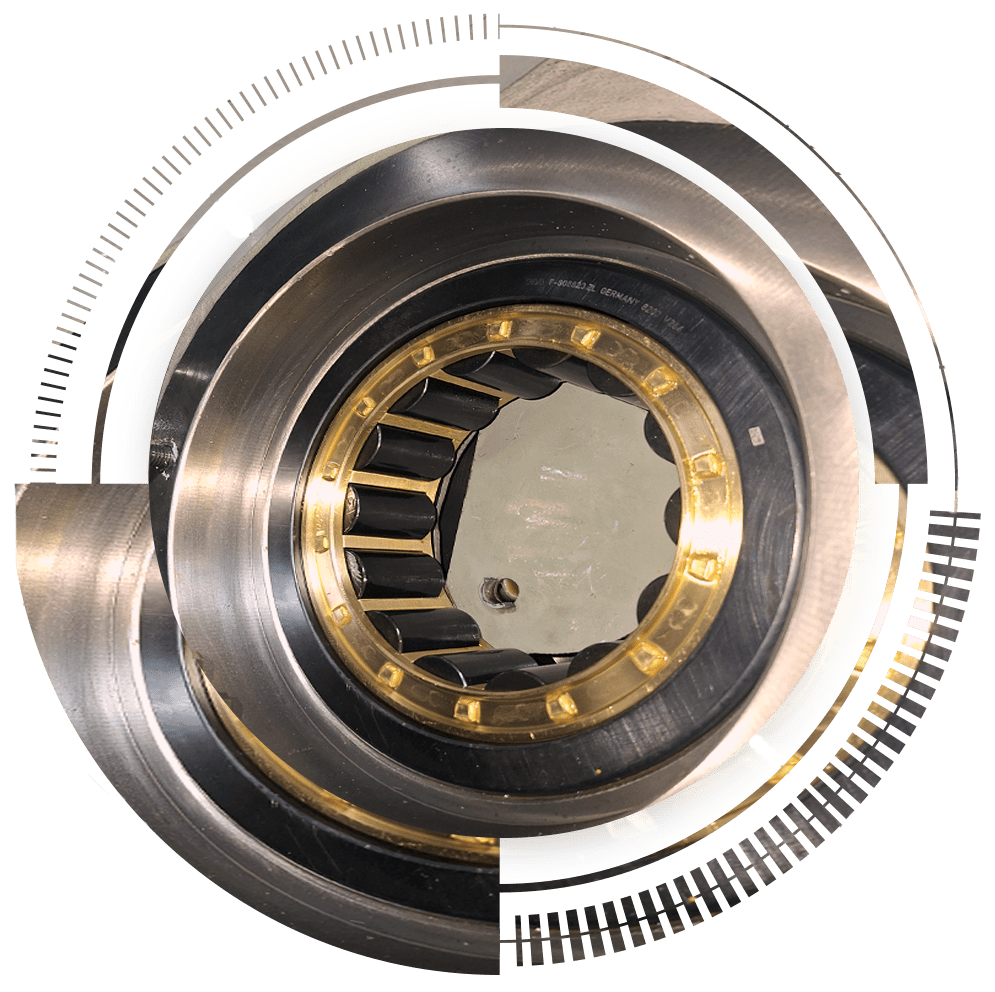

• Łożyska walcowe
• Łożyska izolowane (zapobiegające erozji elektrycznej)
Typowe wskaźniki awarii:
• Podwyższone temperatury łożysk (>90°C ciągle)
• Zwiększona amplituda wibracji na częstotliwościach łożyskowych
• Słyszalny hałas podczas pracy
• Widoczny wyciek lub przebarwienie smaru
• Alerty CMS wskazujące degradację łożyska
Nasze zespoły wykonują wymiany łożysk generatorów na wszystkich głównych platformach turbin, z pełną weryfikacją osiowania i testami elektrycznymi po instalacji.

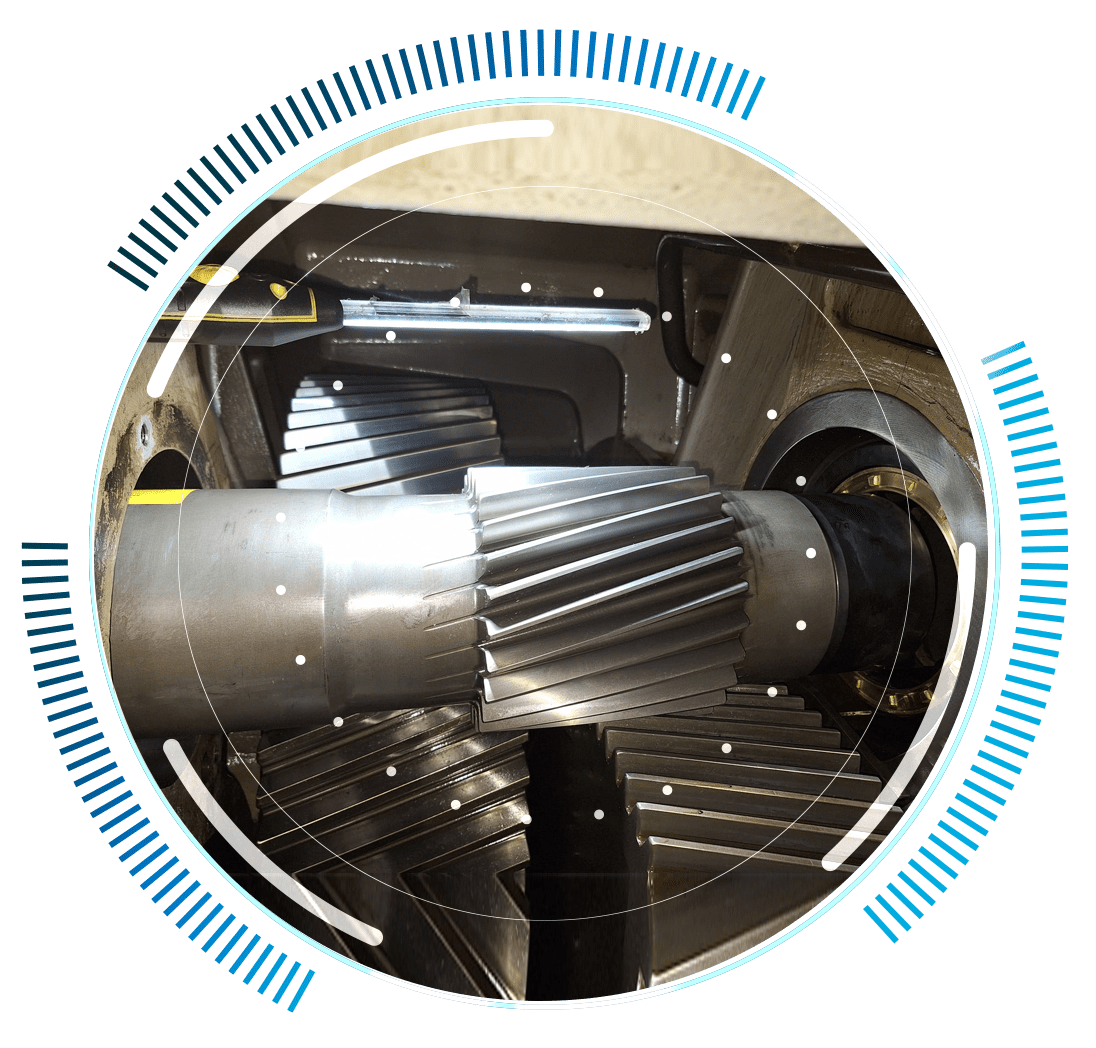

Wymiana łożysk HSS (wału szybkoobrotowego)
Łożyska HSS pracują przy najwyższych prędkościach obrotowych w zespole napędowym, łącząc wyjście przekładni z generatorem. Łożyska te doświadczają znacznych obciążeń promieniowych i osiowych.
Konfiguracje łożysk:
• Łożysko ustalające (pozycja stała)
• Łożysko swobodne (pozwala na rozszerzalność cieplną)
• Kombinowane układy łożyskowe
Typowe wskaźniki awarii:
• Nieprawidłowe wzorce wibracji w danych CMS
• Cząstki metalu w analizie oleju przekładni
• Podwyższone temperatury pracy
• Nietypowy hałas mechaniczny z obszaru przekładni
• Zwiększony luz lub luzy
Wymiana łożysk HSS wymaga precyzyjnego osiowania między przekładnią a generatorem, aby zapobiec przedwczesnemu zużyciu nowych łożysk.

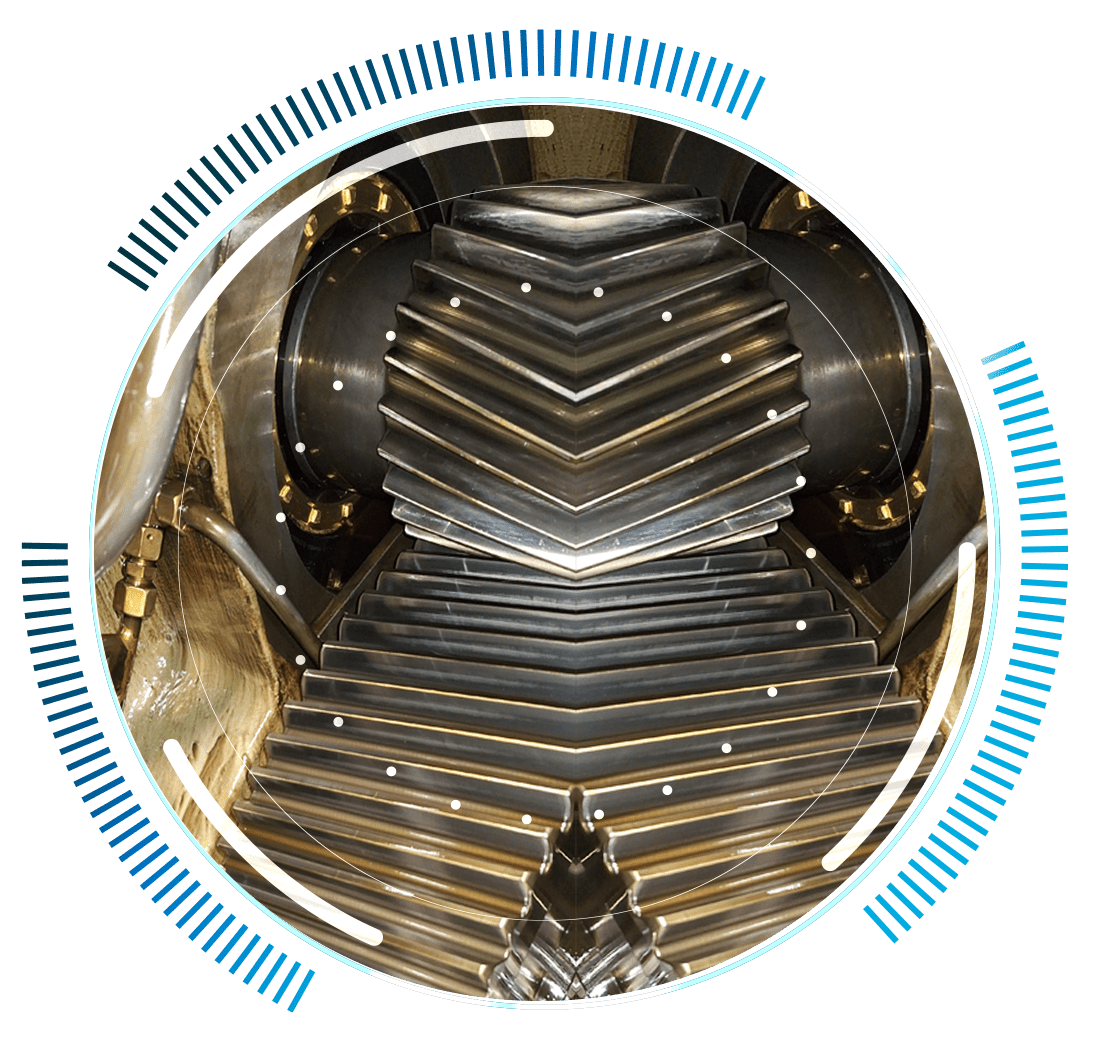

Wymiana wewnętrznych łożysk przekładni
Oprócz łożysk HSS wykonujemy również wymiany innych łożysk przekładni, gdzie naprawa na górze wieży jest możliwa.
Lokalizacje łożysk:
• Łożyska wału pośredniego (IMS)
• Łożyska jarzma planetarnego
• Łożyska podporowe wieńca zębatego
Kryteria oceny:
• Trendy wibracji CMS
• Wyniki analizy oleju (liczba cząstek, spektrometria)
• Ustalenia z inspekcji endoskopowej
• Historia temperatur pracy
Dla niektórych pozycji łożysk wymiana na górze wieży oferuje znaczne oszczędności kosztów i czasu w porównaniu z pełną wymianą przekładni. Nasze zespoły oceniają każdy przypadek indywidualnie, aby określić optymalną strategię naprawy.
Kompleksowa ocena przed wymianą
• Analiza częstotliwości wibracji
• Identyfikacja częstotliwości uszkodzeń łożysk (BPFO, BPFI, BSF, FTF)
• Analiza trendów w czasie
• Ocena amplitudy i stopnia zaawansowania
• Korelacja temperaturowa
• Porównanie z wartościami bazowymi
• Odniesienie do podobnych turbin
• Przenośne pomiary wibracji
• Termowizja obudów łożysk
• Monitoring emisji akustycznej
• Odczyty sond temperaturowych
• Inspekcja wizualna stanu smaru
• Kontrola luzów osiowych i promieniowych
• Weryfikacja osiowania wałów
• Analiza liczby cząstek
• Spektrometryczna zawartość metali
• Analiza produktów zużycia
• Ocena zanieczyszczeń
• Pomiar lepkości
• Wykrywanie zawartości wody
• Inspekcja filtrów i analiza osadów
Systematyczne podejście do wymiany łożysk
Każda wymiana łożyska realizowana jest według rygorystycznej procedury zapewniającej jakość, bezpieczeństwo i przywróconą niezawodność:
1. Przygotowanie przedwykonawcze
Przegląd danych CMS, zamówienie części, przygotowanie narzędzi, inspekcja sprzętu dźwigowego, koordynacja pozwoleń na pracę
2. Izolacja turbiny
Procedury LOTO (Lock-out/Tag-out), załączenie blokady wirnika, izolacja generatora, odpowietrzenie układu hydraulicznego
3. Dostęp do komponentu
Demontaż osłony gondoli (jeśli wymagany), rozłączenie sprzęgła, pozycjonowanie lub demontaż generatora
4. Demontaż łożyska
Kontrolowane nagrzewanie lub ekstrakcja hydrauliczna, inspekcja wału, inspekcja obudowy, czyszczenie wszystkich powierzchni współpracujących
5. Instalacja nowego łożyska
Montaż z kontrolą temperatury, zastosowanie prawidłowego napięcia wstępnego, smarowanie według specyfikacji OEM, instalacja uszczelnień
6. Ponowny montaż i osiowanie
Repozycjonowanie generatora, ponowne połączenie sprzęgła, weryfikacja osiowania laserowego, aplikacja momentów według specyfikacji
7. Testy i uruchomienie
Kontrola obrotu ręcznego, bazowy pomiar wibracji, test operacyjny, weryfikacja danych CMS
Wymagania precyzji dla niezawodnej pracy
Wymiana łożysk wymaga ścisłego przestrzegania tolerancji OEM:
Pasowania wału i obudowy
• Tolerancja średnicy wału: typowo h6 do k6
• Tolerancja otworu obudowy: typowo H7 do J7
• Chropowatość powierzchni: Ra 0,8–1,6 μm
• Walcowość: w granicach 0,01 mm

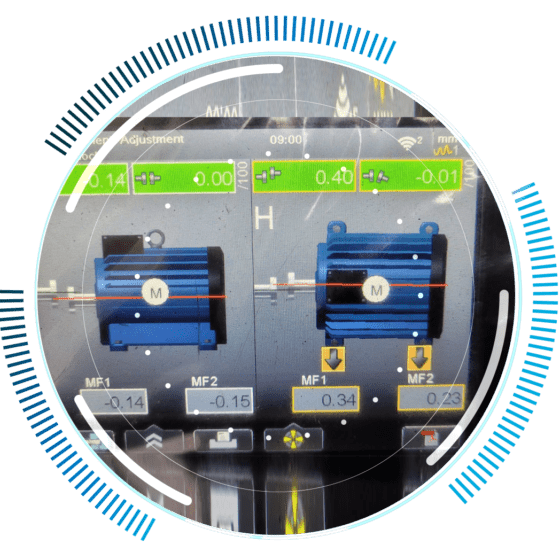

Specyfikacje osiowania
• Niewspółosiowość kątowa: maks. 0,05 mm/100 mm
• Przesunięcie równoległe: maks. 0,05 mm
• Pozycja osiowa: w granicach ±0,5 mm
Luzy łożyskowe
• Luz wewnętrzny: według klasy łożyska (C3, C4)
• Luz osiowy: zgodnie ze specyfikacją OEM
• Napięcie wstępne (gdzie ma zastosowanie): według procedury montażu
Wszystkie pomiary są dokumentowane i porównywane ze specyfikacjami OEM przed przekazaniem turbiny do eksploatacji.
Specjalistyczny zespół do krytycznych prac na zespole napędowym
Wszystkie wymiany łożysk realizowane są przez personel posiadający:
• Certyfikaty GWO
BST, BTT, ART – kompletny pakiet szkoleń Global Wind Organisation do pracy na turbinach wiatrowych
• Kwalifikacje mechaniczne
Specjalistyczne szkolenia z urządzeń wirujących i technik montażu precyzyjnego
• Szkolenia OEM
Szkolenia producenckie do prac na zespołach napędowych, w tym certyfikowane kursy Vestas
• Prace dźwigowe i takielarskie
Certyfikaty do obsługi dźwigów gondolowych i manipulacji ciężkimi komponentami
• Osiowanie laserowe
Szkolenia z precyzyjnych systemów osiowania dla maszyn wirujących
Potrzebujesz wymiany łożysk w turbinach?
Skontaktuj się z nami z danymi CMS lub ustaleniami z inspekcji. Zapewniamy ocenę, wycenę i harmonogramowanie wymian łożysk w Europie Środkowej i Zachodniej.
